Система управления J-4000




АРХИВ



Система J-4000 cпроектирована для профессионального использования на оборудовании и для управления станками и механизмами, а так же для перевода ручных станков на автоматический привод ЧПУ.
Система представляет собой функционально законченное устройство с возможностью перенастройки под конкретные требования.
Включает в себя модуль управления, силовую и вспомогательную части. Предназначена для длительной работы в промышленных помещениях.

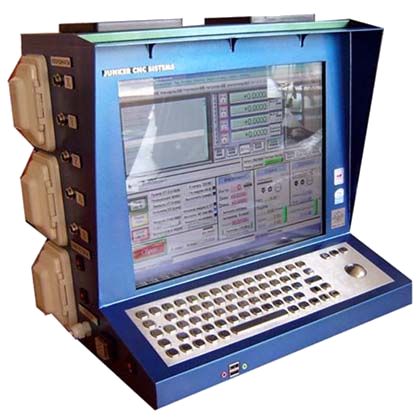

Система управления станками J-4000

В систему J-4000 включено следующее оборудование:

  1. Встроенный компьютер с операционной системой, русифицированной программой управления ЧПУ МАСН-3 и программы подготовки файлов для станка.
  2. Стальная, грязестойкая, антивандальная клавиатура с «trek-boll».
  3. Активный экран ЖКИ 17” с «touch-scrin» выполненный из стекла 4мм.
  4. Силовые блоки управления до 7.8А и делением шага 1/256.
  5. Блоки реле и опторазвязки.
  6. Блоки концевых датчиков.
  7. Блоки «Входы» и «Выходы» для сигналов.
  8. Выход-1: 12 обесточенных контактов реле 220В, 7А для подключения доп.нагрузки.
  9. Выход-2: 2 независимые розетки 220В, 10А, управляемые блоком для подключения нагрузки.
  10. Выход-3: 2 разъема расширения для концевых и любых других сигнальных датчиков.
  11. Выход-4: 5 быстро подключаемых разъемов для двигателей.
  12. Вход-1: 25-пиновый разъем выходных сигналов блока для внешнего оборудования.
  13. Блок питания высоковольтный со стабилизатором напряжения и защитой.
  14. Блок «Полный стоп» отключения шпиндель-движения всех осей и остановки программы.
  15. Блок защиты от перегрузки шпинделя и насоса подачи СОЖ.
  16. Порты USB (возможно COM, LPT и т.д.).
  17. CD ROM привод.

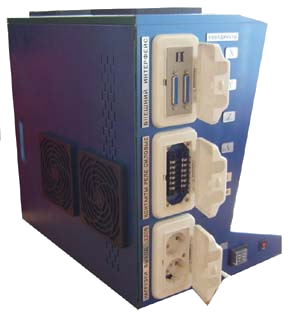

Система управления J-4000

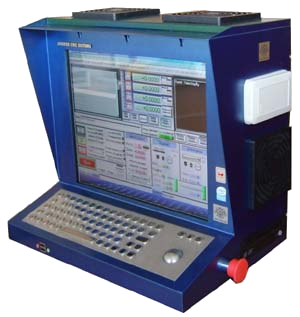

Система управления J-4000


Вентиляция системы осуществляется с помощью 5-и вентиляторов через сменные фильтры.
Система разработана для управления 5-ю координатами двух- и четырехфазными гибридными шаговыми двигателями с током фазы до 7,8А.
Блок позволяет управлять любыми 4, 6 и 8-выводными шаговыми двигателями, в том числе двигателями серии FL110, FL86 и FL57. Обеспечивает высокую точность, высокую скорость и низкий уровень вибрации.
В блоке используются дифференциальные входы для улучшения помехоустойчивости и гибкости интерфейса. Блок позволяет дробить шаг до 1/256. Предусмотрена возможность устанавливать ток удержания (половина/полный от значения рабочего тока), а так же точно выставлять рабочий ток в обмотках Ваших двигателей («скорость-мощность»). Позволяет настроить блок именно под Ваши передаточные соотношения «Винт-Гайка» или «Мотор-Редуктор», «Мотор-Ремень».


Технические данные:

Отсутствие «набега» координат.
Точность позиционирования и повторяемость …….........не хуже 1мкм.
Количество одновременно управляемых координат…...от 3 до 5.
Напряжение питания двигателей……………....................…от 25 до 80 Вольт.
Регулировка тока..........................................................2.8; 3,5; 4,2; 4,9; 5,7; 6,4; 7,0; 7,8 Ампер.
Деление шага.................................................................2-4-8-16-32-64-128-256 и 5-10-15-125-250 шага.
Мощность трансформатора питания……........………………….500Вт.
Входной ток управляющих сигналов …………………......…..10-18мА.
Максимальная входная частота ……………………….......…....0-50кГц.
Температура окружающей среды …………………….....…….…0-50°С.
Относительная влажность воздуха …………………...….…....40-90%.
Вибрация до ………………………………….................….5,9 м/с^2.
Габариты….………………………………………........310х410х90мм.
Вес……………………………………………..........…..10 Кг.


При использовании основной кнопки «Стоп» на блоке управления блокируется:

  1. Перемещение станка по координатам - двойное дублирование.
  2. Выполнение рабочей программы с сохранением текущего положения станка и программы.
  3. Вращение шпинделя.
    Дополнительно предусмотрено использование выносной кнопки «Стоп» (контакты 8 и 18 на разъеме «Вход»).

Для установки рабочего тока и настройки деления шага:

  1. С правой стороны блока выкручивают 2 винта и сдвигают заднюю крышку блока вправо.
  2. Снимают заднюю крышку блока.
  3. Отсоединяют разъем питания вентиляторов.
  4. В верхней части блока под вентиляторами установлены 5 блоков, на которых посредством переключателей и выбирается требуемый ток и деление шага.
  5. Первый блок слева Х, далее Y-Z-A-B.
  6. Таблица соответствия положений переключателей устанавливаемым параметрам находиться на крышке блока.

Для смены пылезащитного фильтра на вентиляторе:

  1. Возьмитесь за выступающую часть крышки вентилятора с противоположных сторон.
  2. Потяните вверх.
  3. Монтаж производиться в обратном порядке.

Уход за стеклом монитора и клавиатурой:
Допускается использование любых неагрессивных очищающих средств без абразивного эффекта.


Комплектность при поставке:

Система поставляется полностью готовая к использованию с предустановленными программами управления и подготовки файлов:

  1. Система управления J-4000.
  2. Паспорт системы (гарантия на блок 1год).
  3. Схема подключения.
  4. Программа управления КСАМ4 и (МАСН-3), примеры работ.
  5. Описание программ на русском и англ. языках
  6. Руководство по эксплуатации.
  7. Пошаговая инструкция по запуску блока, установке и настройке программ в случае возникновения затруднений.
  8. Комплект проводов (возможно в металлорукаве).
    Возможна комплектация шаговыми двигателями.
    Возможно изменение конфигурации блока - количество каналов и наличие спец. функций.

Документация на систему в формате .doc.
