Токарный станок с ЧПУ с автоматической сменой инструмента Т-2118




АРХИВ








Технические характе
ристики

  • Наибольший диаметр заготовки над суппортом 750 мм
  • Наибольшая длина обрабатываемого изделия 450 мм
  • Высота центров 120 мм, ширина салазок 135 мм
  • Диапазон скоростей шпинделя 100-3000 об/мин (плавно)
  • Конус шпинделя МТЗ
  • Скорость перемещения по поперечной оси 1000 мм/мин
  • Скорость перемещения по продольной оси 3000 мм/мин
  • Скорость подачи по поперечной оси 250 мм/мин
  • Скорость подачи по продольной оси 500 мм/мин
  • Максимальное перемещение по продольной оси 300 мм
  • Максимальное перемещение по поперечной оси 100 мм
  • Кол-во позиций инструмента - 4
  • Конус пиноли задней бабки МТ2
  • Холд пиноли 50 мм
  • Смещение пиноли от продольной оси +/- 4 мм
  • Точность возврата 0,01 мм
  • Точность ориентации инструмента 0,005 мм
  • Мощность двигателя 1500 кВт
  • Габариты с подставкой 1200x580x1350 мм
  • Вес с подставкой 290 кг

Программное обеспечение Mach3Turn (RUS)

  • Cоставление программ в G-кодах
  • Автоматическое преобразование чертежей и рисунков векторной графики в исполняемую программу
  • Справочник по управляющим командам

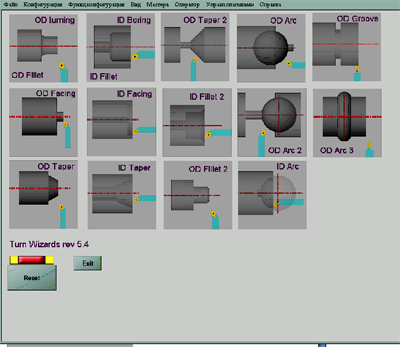

  • Встроенные средства для автоматического составления программ
  • Обработки типовых элементов
  • Пошаговое исполнение программ
  • Визуализация обработки на экране компьютера
  • Руководство по составлению программ



Из особенностей конструкции можно выделить:


Центральная система смазки станка

Чугунная литая станина.

Мощные шаговые двигатели (развиваемое координатой усилие более 80кг.)

Предусмотрена установка системы СОЖ.

Патрон с обратными кулачками в комплекте.
