Профессиональный блок управления шаговыми двигателями J-456




Профессиональный блок управления шаговыми двигателями J-456. Надежный блок управления рекомендованный для профессионального использования на станочном оборудовании, для управления станками и механизмами а так же для перевода ручных станков на автоматический привод ЧПУ.















Вид спереди                                      Вид сзади




Технические данные



Блок управления  J-456  предназначен для управления двух и четырехфазными гибридными шаговыми двигателями с током фазы до 7,8А.
Блок позволяет управлять любыми 4, 6 и 8-выводными шаговыми двигателями, в том числе двигателями серии FL110, FL86 и FL57 и обеспечивает высокую точность, высокую скорость и низкий уровень вибрации.
В блоке используются дифференциальные входы для улучшения помехоустойчивости и гибкости интерфейса.


 Блок позволяет дробить шаг двигателя от 1,8° до 0,00704°. Предусмотрена возможность устанавливать ток удержания (половина/полный от значения рабочего тока).

Возможность точно выставить рабочий ток в обмотках ваших двигателях «скорость -мощность».

В J-456 предусмотрена  возможность точно настроить  блок именно под ваши передаточные соотношения «Винт-Гайка» или «Мотор-Редуктор», «Мотор-Ремень».



Технические данные.


  1. Отсутствие «набега» координаты.
  2. Точность позиционирования и повторяемость . менее 1 микрона
  3. Количество одновременно управляемых координат 3  (4-5 по запросу )
  4. Напряжение питания двигателей 30-80 Вольт.
  5. Регулировка рабочего тока в двигателе от 2.8::3,5::4,2::4,9::5,7::6,4::7,0::7,8Ампер.
  6. Деление шага 2-4-8-16-32-64-128-256 и 5-10-15-125-250 шага.
  7. Автоматическое поддержание тока удержания в двигателе.
  8. Работа с 1 или 2 включенными фазами
  9. Защита от перегрузки по току и напряжению двигателей.
  10. Защита каналов от перенапряжения.
  11. Автоматическое снижение в двигателях тока удержания в покое.
  12. Автоматическое слежение (компаратор) за верхним –нижнем пороговым уровнем напряжения.
  13. Опторазвязанные  входы-выходы блока управления.
  14. Мощность трансформатора питания 500Вт.
  15. Автоматы защиты 1-всего блока и  шпинделя (в момент перегрузки последнего происходит стоп программы во избежание поломки инструмента и выключение вращения шпинделя ).
  16. Быстросъемные защелкивающиеся разъемы координат.
    Входной ток управляющих сигналов 10-18мА
    Максимальная входная частота 0-50кГц
    Температура окружающей среды 0-50°С
    Относительная влажность воздуха 40-90%
  17. Вибрация до 5,9 м/с^2
  18. Габарит 310х410х90мм рабочее положение вертикальное или горизонтальное

                 Профессиональный блок управления двигателями

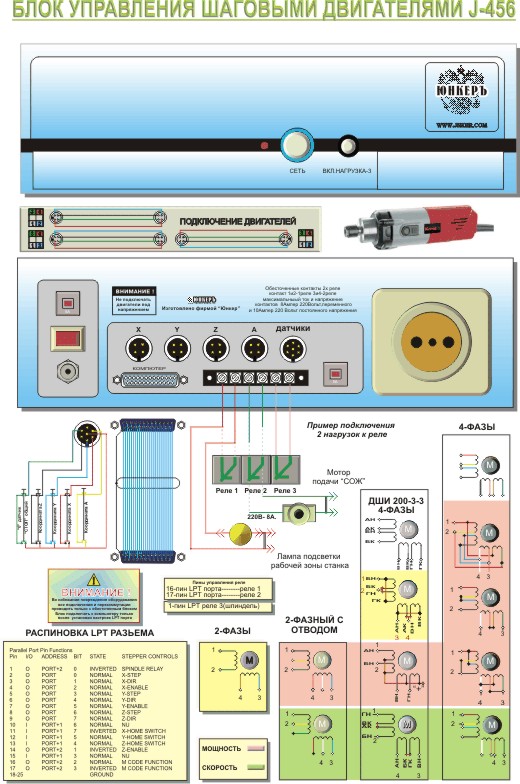

варианты подключения всех                  вид с открытой крышкой

  типов шаговых двигателей                   питания шпинделя Кресс




Цена: 42 000 руб. (3 координаты)        По  заказу.
