Блок управления ЧПУ

3 координатами станка



Техническое описание блока управления 3А

Максимальное напряжение питания моторов 48 вольт
Номинальный рабочий ток 4 ампер пиковый ток (5ампер 1м.с)
Частота отрабатываемых шагов до 100КГц
ТТЛ –уровни управления,ШИМ-регулирование,
Защита от перегрева 90°
Защита от к.з силовых выводов
Концевые выключатели X Y Z(HOME SWITCH)
3-реле с возможностью управления от компьютера или програмно(вентилятор, свет и т.д)220вольт 5ампер(M CODE FUNCTION)
Автоматическое торможение двигателя
Режимы - микрошаг, полный шаг
Возможность засинхронизировать 2 любых мотора, или все 3 одновременно
Введение дополнительных каналов управления двигателями (опция)
Подключение двигателей с 2 (4 вывода) или 4 (8выводов) обмотками

Блок СУБЖ-200 Предназначен для формирования сигналов управления биполярными шаговыми двигателями (2,4,6 обмоток, а также обмотки с отводом от середины) с максимальным током обмотки до 4 ампер и напряжением до 42вольт.

Блок работает в паре с компьютером , от которого через принтерный порт получает данные, которые преобразует в последовательность сигналов управления двигателями.
Блок работает с управляющей программой КСКАМ, MACH3 и форматами DXF,HPGL,Gerber,Excellon File а так же G-code,M-code
воспринимает программы СorelDRAW,SolidWorks,AutoCAD,ArtCAM и т.д.

Используется для управления через компьютер различными станками и устройствами с 1-2-3-4 координатами как не зависимо так и взаимно есть возможность синхронизации двигателей управления

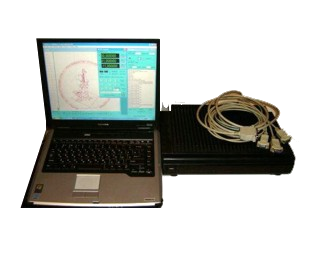

Блок управления 3D станками


По заказы выполняем блоки управления с 4-5 координатами.

Ваш реальный шанс "оживить" станок или механизм исполнения. Включаете блок в розетку, подключаете провода к шаговым двигателям, загружаете программу на ваш компьютер и ВСЕ РАБОТАЕТ!


Внешний вид:*


Блок управления размещен в металлическом корпусе ,черного цвета 225х350х60мм.с размещенным сверху радиатором


Разъемы


На задней стенке расположены следующие разъемы:

  1. 25-пиновый для подключения к компьютеру
  2. 9-пиновый для координаты Х
  3. ---------------------------------- Y
  4. ---------------------------------- Z
  5. 3шт.разьемов по 2контакта (реле 5А)
  6. 3шт.по 1контакту (Home X.Y.Z)
  7. предохранитель общий 220в.3А

Комплектность поставки


  1. Блок управления 1шт
  2. Описание сигналов
  3. Технические характеристики
  4. схема подключения моторов
  5. Шнуры 3шт по 1,5м(подключение моторов)
  6. Шнур 25пиновый 2м
  7. Шнур сетевой 2м.

    Гарантии
    Срок гарантии 1(один год)

Цена: 13000 руб.
