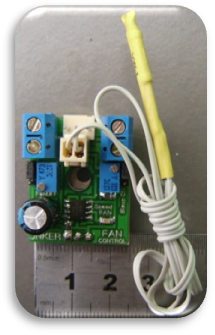

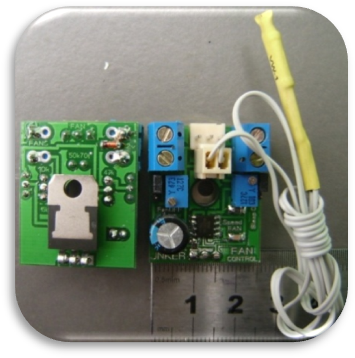

Регулятор скорости вращения вентилятора с широтно-импульсной модуляцией и датчиком температуры.


В данной схеме применен ШИМ модулятор с обратной связью для точного отслеживания температуры объекта и гарантированного запуска вентилятора охлаждения.


Технические данные:




Напряжение питания ---------------12 ÷13.2В.

Питание вентилятора ---- 12В(24 ÷ 100В*.)

Ток вентиляторов Мах----------------------5А  Нагрузка -----------8 вентиляторов Ø150мм

Измеряемый температурный

 диапазон -----------------------t°+25до + 92С°.

Рабочий t°диапазон схемы от −40 до +85С°

Поддерживается параллельное подключение вентиляторов.

__________________________________

* Опционально




Данная схема предназначена для управления вращением вентиляторов в зависимости от измеряемой датчиком температуры.



ОПИСАНИЕ РАБОТЫ


При включении устройства вентилятор не будет вращаться , до тех пор , пока термо-датчик не зафиксирует повышение температуры  . На двигатель вентилятора подается пачка ШИМ импульсов для гарантированного его запуска. Вентилятор начинает набирать обороты пропорционально повышающейся температуры измеряемой датчиком ,вплоть до максимальных . При понижении температуры

Вентилятор уменьшает обороты а при достижении значения устанавливаемого резистором R1 останавливаеться.

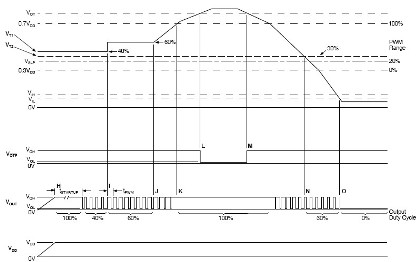

Vt1     - Изменяющаяся температура обьекта

Uout  - Модуляция ШИМ (скорость вращения вентилятора)

100% -Момент запуска вентилятора и макс.оборотов при макс. t °

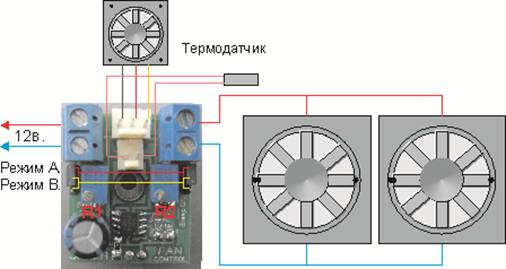

Схема подключения вентиляторов

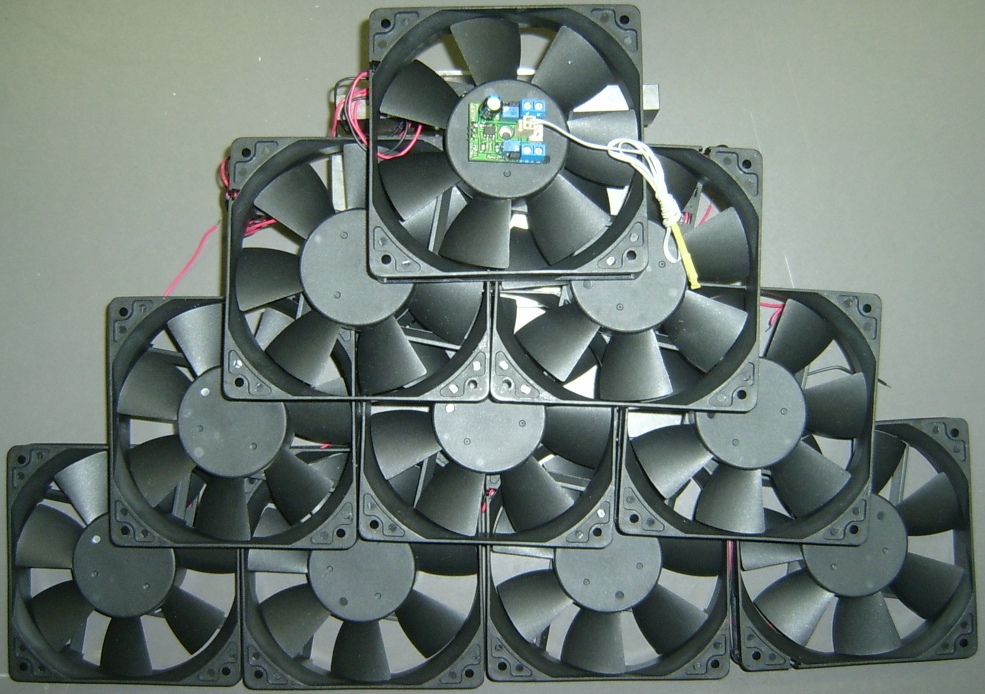

Один блок может управлять одновременно 10 вентиляторами 120мм



Цена: 3200 руб.


на складе.
