Оборудование НПФ ЮНКЕРЪ™


Система управления станками 4000jF




Устройство блока управления 4000jF:


В систему 4000jF включено следующее оборудование:

  • Встроенный компьютер с операционной системой XP, русифицированной программой управления ЧПУ МАСН-3 и программы подготовки файлов для станка.
  • Виртуальная клавиатура.
  • Активный экран ЖКИ 15" с «touch-scrin» из стекла 4мм.
  • Силовые блоки управления до 7.8А и делением шага 1/256.
  • Блоки реле и опторазвязки.
  • Блоки концевых датчиков.
  • Блоки «Входы» и «Выходы» для сигналов.
  • Выход-1: 12 обесточенных контактов реле 220В, 7А для подключения доп.нагрузки.
  • Выход-2: 2 независимые розетки 220В, 10А, управляемые блоком для подключения нагрузки.
  • Выход-3: 2 разъема расширения для концевых и любых других сигнальных датчиков.
  • Выход-4: 5 быстро подключаемых разъемов для двигателей.
  • Блок питания с стабилизатором напряжения и защитой.
  • Блок «Полный стоп» отключения шпиндель-движения всех осей и остановки программы.
  • Блок защиты от перегрузки шпинделя и насоса подачи СОЖ.
  • Порты USB (возможно COM, LPT и т.д.).
  • CD ROM привод.





Блок управления на станке

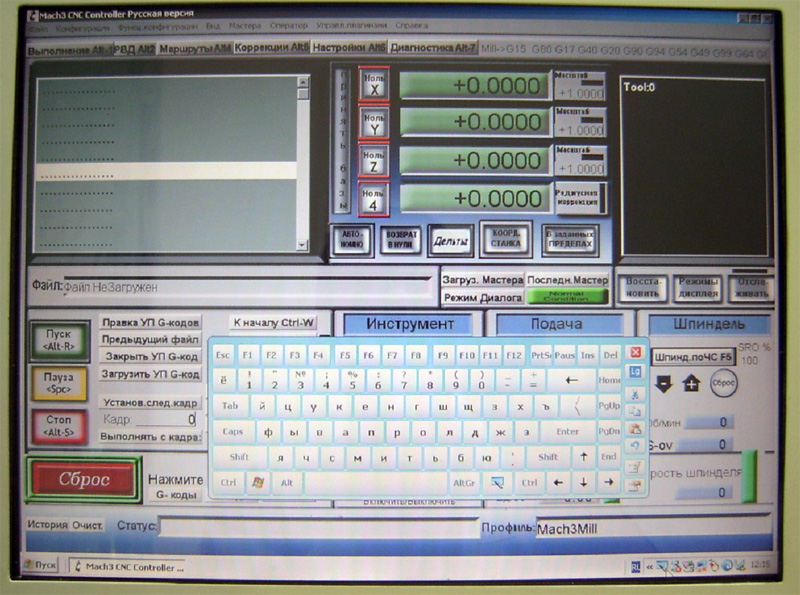

Вид виртуальной клавиатуры



Комплектность при поставке
:

Система поставляется полностью готовая к использованию с предустановленными программами управления и подготовки файлов:

  1. Система управления J-4000.
  2. Паспорт системы (гарантия на блок 1год).
  3. Схема подключения.
  4. Программа управления (МАСН-3), примеры работ.
  5. Описание программ на русском и англ. языках
  6. Руководство по эксплуатации.

Возможна комплектация шаговыми двигателями.
Возможно изменение конфигурации блока — количество каналов и наличие спец. функций.


Цена: 120 000 руб.
