Установка станочного оборудования происходит согласно категории размещения 4 по ГОСТ 15150-89.

Щит управления поделен на 4 независимых контура:

• Токарный контур
• Фрезерный контур
• Контур-освещение
• Контур -розетки
• Контур -защита

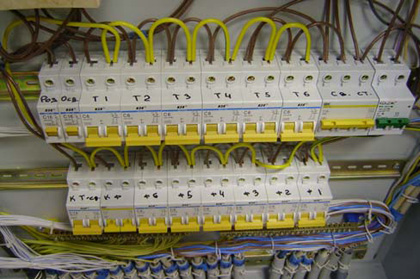

Рис.1 Вид на автоматы защиты станков.

Основной ввод 222/380В осуществляется через общий автомат защиты 63Ампера и автомат УЗО защита от
перекоса фаз
Которая срабатывает в случае пробоя на корпус станка напряжения сети. На столе преподавателя предусмотрена кнопка аварийного отключения всех станков от сети в случае возникновения нештатной ситуации чем достигается дополнительная безопасность работы учащихся.

Токарный контур
Каждый станок подключен через свой автомат защиты от КЗ с размыканием сразу 2 проводов. Имеется возможность отключить 1 или несколько любых станков от сети для проведения профилактических или ремонтных работ.

Фрезерный контур
Каждый фрезерный станок имеет свой автомат защиты

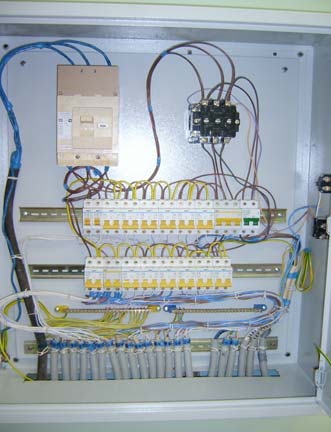

Рис.2 Общий вид шита.

Контур освещения
Независимый контур освещения
при отключении напряжения в розетках свет остается гореть для выполнения ремонтных работ

Контур защиты.
Защита осуществляется по следующим параметрам;
1.Короткое замыкание
2.Перекос фаз
3.Перенапряжение в сети.
4.Отрыв заземления станка
5.Пробой питающего напряжения на корпус станка
Кроме того на столе у преподавателя предусмотрена кнопка экстренного отключения всех станков.

Контур розетки
Предназначен для выполнения ремонтных работ электроинструментом при обесточивании станочного оборудования а так же для питания компьютеров управления станками.

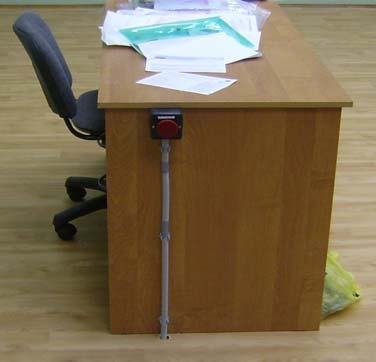

Рис.3 Кнопка «стоп»

Данная схема применена при подключении станков в ГОУ ПУ27 МО г.Подольск.
