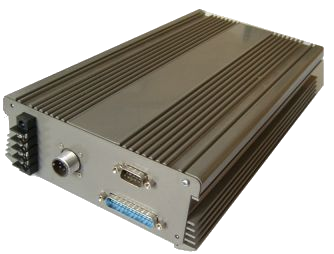

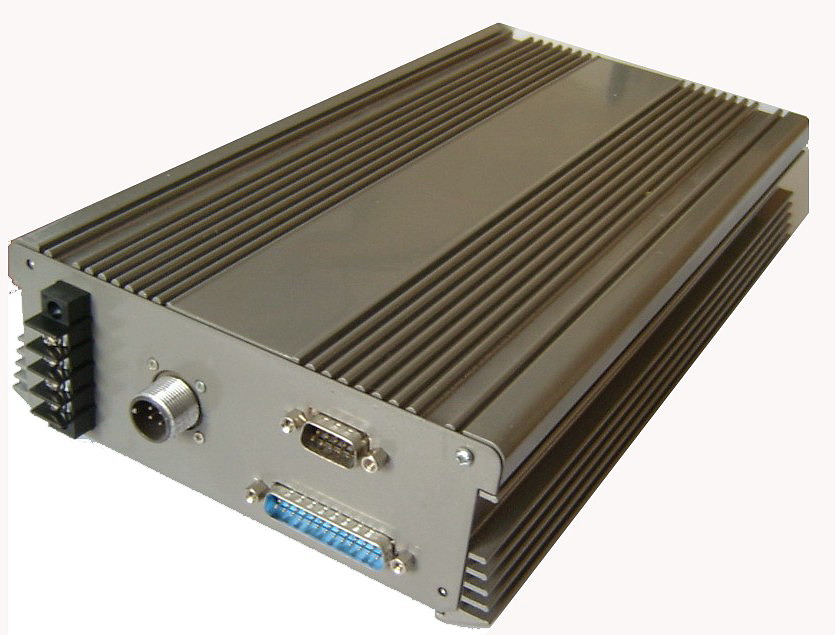

Драйвер управления шаговым двигателем с встроенным блоком питания, 3 реле и 6 концевыми датчиками.




АРХИВ



Технические данные

  1. Шаговый двигатель типа 86STH80
  2. Входное напряжение блока 220в.
  3. Выходное напряжение на двигателе 80В.7А.
  4. Оптронная развязка входа
  5. Связь с компьютером через LPT-порт
  6. 3 реле для управления любой нагрузкой до 7А.220В.
  7. Возможность подключения 6 концевиков
  8. Алюминиевый корпус. Блок работает с любой СNC программой типа Ксам4, Масн 3, и тд.



Драйвер управления



Описание
Драйвер предназначен для управления шаговым двигателем по заданной в программе циклу,доступны следующие функции:

  1. Движение вперед
  2. Движение назад (реверс)
  3. Движение с разной скоростью и сменой направления
  4. Стоп
  5. Удержание
  6. Удержание полное
  7. Удержание после каждого шага
  8. Включение вспомогательных реле
  9. Стоп по концевым датчикам



Встроенный блок питания обеспечивает напряжения питания

  1. Питание двигателя 80В.7А. (не стабилизированное)
  2. Выходное (вспомогательное питание) для подключения внешней нагрузки 5В.2А. и 12В.2А. (стабилизированное)
